Verschiedene Selektionsmodi in der 3DViewStation

Selektionsmodus zum Verbergen, Löschen und Ghosten von Objekten

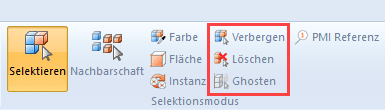

Durch die Aktivierung der Modi Verbergen, Löschen oder Ghosten in der Registerkarte Start im Bereich Selektionsmodus werden alle mit der Maus selektierten Objekte (temporär) verborgen, (dauerhaft) gelöscht oder geghostet (vgl. Kap. Der Ghost-Modus), bis die Funktion durch Betätigen der Taste [Esc] oder durch Anklicken der Funktion Selektieren abgeschaltet wird.

3DViewStation Selektionsmodus: Objekte verbergen, löschen oder ghosten

Selektionsmodus Farbe

Der Selektionsmodus Farbe, ermöglicht es Ihnen in der 3DViewStation alle Objekte einer bestimmten Farbe in einer Baugruppe auszuwählen.

Selektionsmodus Fläche

Der Selektionsmodus Fläche, ermöglicht es Ihnen in der 3DViewStation einzelne Flächen von Objekten auszuwählen. Halten Sie nach der Auswahl einer Fläche die Taste [STRG] gedrückt, um mehrere Flächen auszuwählen.

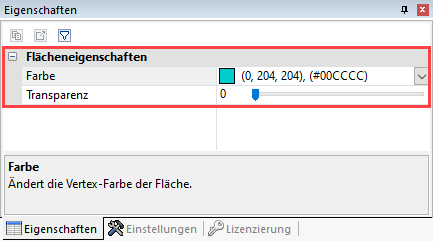

Im Infobereich können Sie in den Flächeneigenschaften die Farbe und die Transparenz der selektieren Flächen anpassen.

3DViewStation Selektionsmodus Fläche3DViewStation Selektionsmodus: Fläche

Selektionsmodus Instanz

Identische Objekte werden von der 3DViewStation als eine einzelne Instanzen behandelt. Mit dem Selektionsmodus Instanz können Sie diese Objektgruppen auswählen.
  1. Aktivieren Sie in der Registerkarte Start im Bereich Selektionsmodus den Modus Instanz.
  2. Wählen Sie ein Objekt aus, das in identischer Form mehrfach in der Baugruppe vorhanden ist.
  3. Alle identischen Objekte, die der ursprünglichen Auswahl entsprechen, werden selektiert.

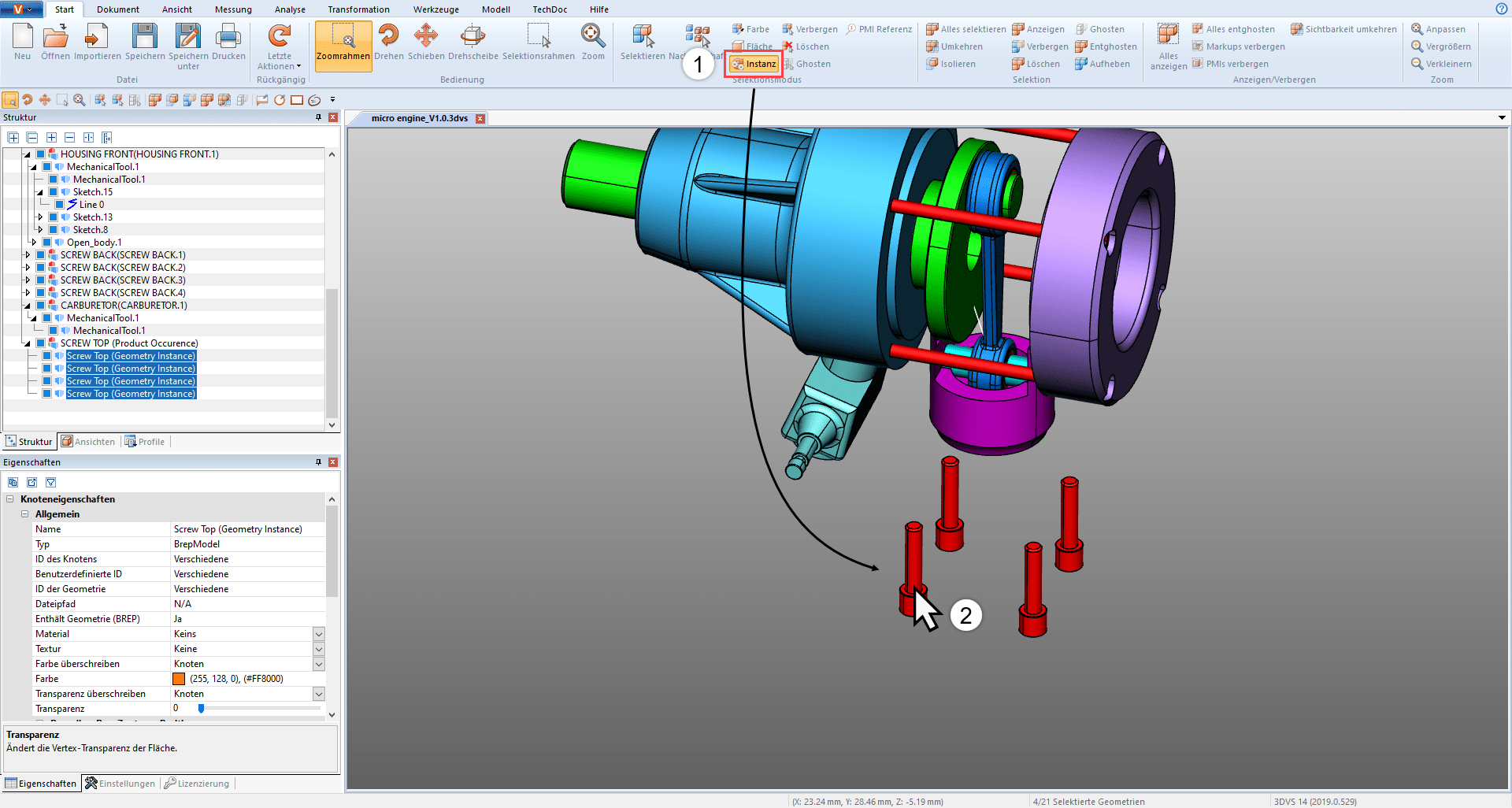

3DViewStation Selektionsmodus Instanz3DViewStation Selektionsmodus: Instanz

Selektionsmodus PMI Referenz

Mit dem Selektionsmodus PMI Referenz können Sie sich in der 3DViewStation die zu einer Fläche passende PMI-Referenz (Produkt Herstellungs- bzw. Konstruktionsinformation) anzeigen lassen.
  1. Aktivieren Sie in der Registerkarte Start im Bereich Selektionsmodus den Modus PMI Referenz
  2. Wählen Sie eine Fläche im Modell aus.
  3. Die mit der Fläche verknüpfte PMI-Referenz (wenn vorhanden) wird farbig hervorgehoben.

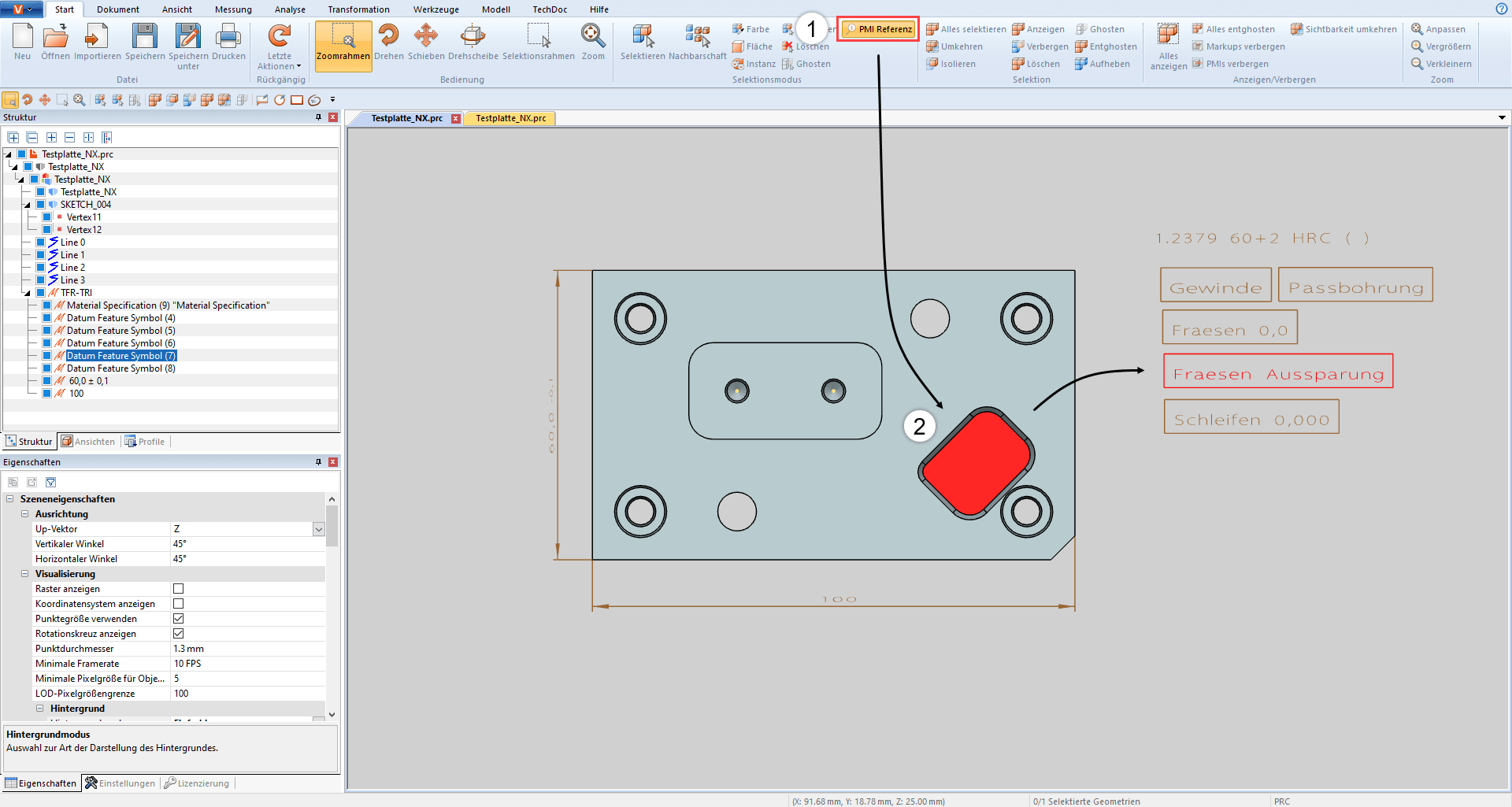

3DViewStation Selektionsmodus PMI Referenz3DViewStation Selektionsmodus: PMI Referenz
