Werkzeug: Projizierte Fläche

Im Funktionsbereich Analyse können Sie mit dem Werkzeug Projizierte Fläche die projizierte Fläche für Bauteile und Baugruppen visualisieren und deren Flächeninhalt berechnen.

Um die projizierte Fläche einer Selektion zu berechnen, gehen Sie in der 3DViewStation wie folgt vor:

  1. Erzeugen Sie eine Selektion.
  2. Aktivieren Sie in der Registerkarte Analyse die Funktion Projizierte Fläche.
  3. Bestimmen Sie im Werkzeugbereich die Projektionsachse in Bezug auf das gerade aktive Koordinatensystem (vgl. Kap. Koordinatensystem erzeugen).
  4. Betätigen Sie die Schaltfläche Berechnen.

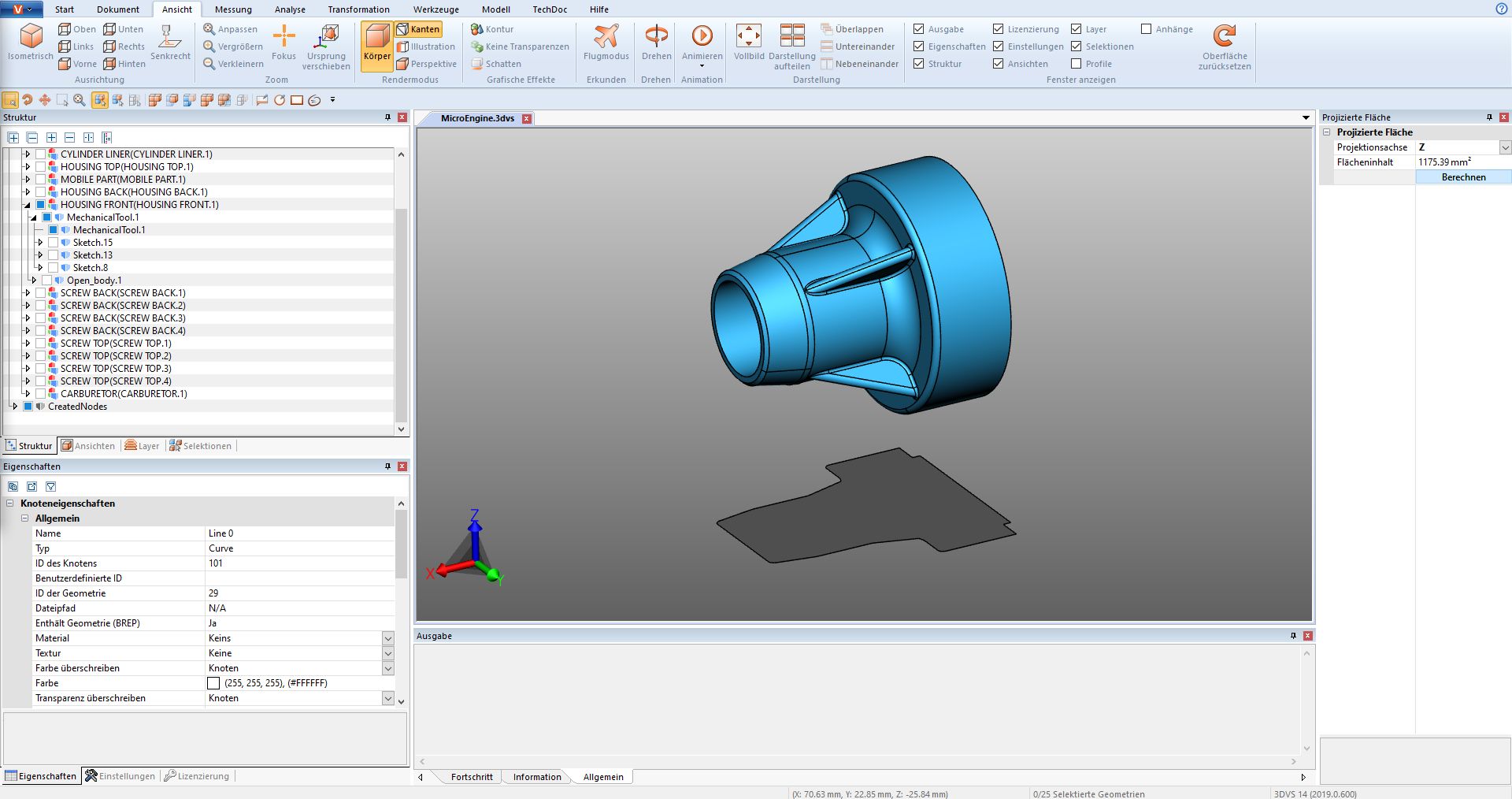

  5. Die projizierte Fläche wird nun hervorgehoben.
  6. Der Flächeninhalt wird Ihnen im Bereich Werkzeug unter der Rubrik Oberfläche angezeigt.
